Visao Geral Tecnica

A mangueira para ar respiravel Breathe e o elo que conduz o ar tratado da central de purificacao ate a pessoa que trabalha dentro do risco. Em um sistema de ar mandado (linha de ar respiravel), o ar comprimido passa por um purificador, ganha qualidade Grau D conforme a ABNT NBR 12543:2017 e precisa chegar ao respirador de aducao de ar do trabalhador sem perda de pressao, sem contaminacao e sem risco de desconexao. Essa funcao critica e exatamente o que esta mangueira executa.

Mais do que uma simples mangueira, trata-se de um componente de seguranca certificado. Especificar uma mangueira pneumatica comum, de ar comprimido industrial, para conduzir ar de respiracao e um erro grave e recorrente: a ruptura sob pressao, a desconexao acidental ou a contaminacao do ar por uma fonte nao tratada colocam a vida do trabalhador em risco imediato. A mangueira de ar respiravel Breathe foi construida para eliminar esses tres modos de falha, com material reforcado para a pressao de trabalho, engate rapido de dupla trava contra desconexao acidental e uma geometria de conexao incompativel com a pneumatica industrial, que impede fisicamente a ligacao a uma rede de ar comprimido nao tratado.

Fabricada pela Breathe com tecnologia 100% nacional, a mangueira integra a cadeia completa do ar mandado ao lado do purificador de ar respiravel portatil XPAR1000 e dos respiradores de aducao de ar (mascara, traqueia e cinturao). Disponivel em lances de 10, 15, 20, 30, 50 e 60 metros, permite posicionar a fonte de ar em area segura e estender a linha ate o ponto de trabalho, respeitando o limite de 90 metros (300 pes) de comprimento total estabelecido pelas boas praticas e pela referencia internacional OSHA 1910.134.

Principais Aplicacoes

• Espacos confinados (NR-33): conducao da linha de ar respiravel em tanques, vasos, dutos, silos, galerias, poos e esferas, onde a atmosfera interna e deficiente de oxigenio, enriquecida ou contaminada e o uso de respirador de aducao de ar e obrigatorio.
• Jateamento abrasivo e hidrojateamento: suprimento de ar respiravel ao operador em capacete de jato, em ambientes de altissima concentracao de particulados e silica.
• Pintura industrial e cabines de pintura: conducao de ar isento de oleo e odor ao pintor exposto a solventes, isocianatos e nevoas de tinta.
• Soldagem e corte em ambiente confinado: protecao respiratoria durante operacoes a quente com geracao de fumos metalicos e consumo de oxigenio.
• Limpeza industrial, abertura de valvulas e manutencao de processo: operacoes pontuais com possibilidade de liberacao de vapores toxicos ou inflamaveis.
• Resgate e emergencia em espaco confinado: extensao da linha de ar respiravel para a equipe de resgate em operacoes prolongadas.
• Ambientes IPVS (imediatamente perigosos a vida e a saude): sempre que a fonte de ar precisa ficar afastada do local de risco e o ar e levado ate o trabalhador por linha.

Beneficios e Diferenciais Tecnicos

Engate Rapido de Dupla Trava contra Desconexao Acidental

Cada conexao da linha utiliza engate rapido com dupla trava de seguranca. Dentro de um espaco confinado, o trabalhador se movimenta, traciona a mangueira e contorna obstaculos; um engate simples pode se soltar sob esforco e interromper o fornecimento de ar em fracao de segundo. A dupla trava exige uma acao deliberada para desacoplar, eliminando a desconexao involuntaria sob tracao e mantendo o ar fluindo de forma continua e segura.

Geometria de Seguranca Incompativel com a Pneumatica Industrial

As conexoes da mangueira possuem geometria propria, deliberadamente incompativel com os engates pneumaticos industriais de uso geral. Esse e um dos pilares de seguranca do ar mandado: impedir fisicamente que alguem conecte o respirador a uma rede de ar comprimido comum, nao tratada, que pode conter monoxido de carbono, oleo, nitrogenio ou outros contaminantes. A incompatibilidade mecanica transforma um erro humano potencialmente fatal em uma conexao que simplesmente nao encaixa.

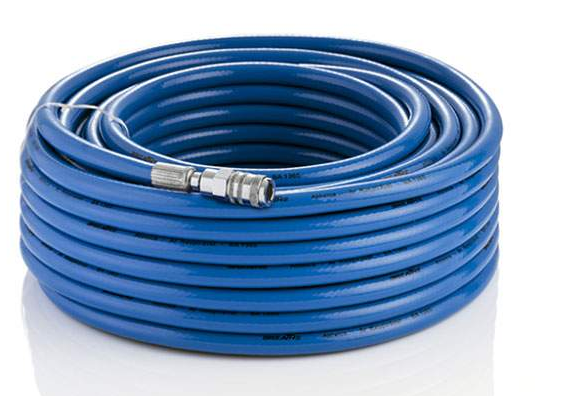

Material em PVC com Trama de Poliester, Resistente a Pressao

A mangueira e construida em PVC reforcado com trama interna de poliester, combinacao que entrega alta resistencia a pressao de trabalho com a flexibilidade necessaria para o manuseio em campo. Com pressao de trabalho de 12 bar e ruptura apenas a 20 bar, a linha opera com ampla margem de seguranca frente as pressoes tipicas dos sistemas de ar mandado. A parede e atoxica, adequada ao contato com o ar de respiracao, e resistente a respingos de produtos quimicos comuns no ambiente industrial.

Sistema Modular: Lances de 10 a 60 Metros

A linha e oferecida em lances de 10, 15, 20, 30, 50 e 60 metros, que podem ser combinados para alcancar a distancia exata entre a fonte de ar e a frente de trabalho. Essa modularidade permite manter o purificador ou o compressor em area segura, ventilada e afastada do risco, estendendo apenas o necessario ate o operador. O comprimento total do conjunto deve respeitar o limite de 90 metros (300 pes), alem do qual a perda de carga compromete a vazao e a pressao entregues ao respirador.

Cor Azul de Identificacao do Ar Respiravel

A mangueira e fornecida na cor azul, padrao internacional de identificacao de linhas de ar respiravel. A sinalizacao visual clara evita que a linha de ar de respiracao seja confundida com mangueiras de ar comprimido de processo, agua ou outros fluidos, reforcando a seguranca operacional em frentes com multiplas linhas.

Faixa Ampla de Temperatura e Uso em Campo

Com faixa de temperatura de trabalho de -10°C a +55°C, a mangueira mantem desempenho em ambientes frios e quentes, do interior de camaras refrigeradas a areas externas sob sol intenso. A construcao resistente a abrasao suporta o arraste sobre bordas, escadas e superficies metalicas tipicas das operacoes de espaco confinado.

Compatibilidade Total com o Sistema Breathe

A linha e plenamente compativel com o purificador de ar respiravel portatil XPAR1000, com as unidades moveis de ar respiravel e com os respiradores de aducao de ar Breathe. Os engates de saida (espiga 3/8″) e as conexoes para equipamento (rosca 1/4″ NPT) garantem a integracao direta de toda a cadeia de ar mandado, do tratamento ao respirador, sem adaptacoes improvisadas.

Caracteristicas Tecnicas

• Funcao: conducao de ar respiravel Grau D (NBR 12543:2017) da fonte de tratamento ate o respirador de aducao de ar.
• Construcao: PVC com trama interna de poliester, atoxica e resistente a pressao.
• Diametro interno: 3/8″, padrao de linha de ar respiravel.
• Pressao: 12 bar de trabalho, com ruptura apenas a 20 bar.
• Temperatura de trabalho: -10°C a +55°C.
• Conexoes para mangueira (espiga 3/8″): pino inox (MP00295) ou engate rapido em latao cromado (MP00296).
• Conexoes para equipamento (rosca 1/4″ NPT): pino inox com rosca macho (MP00196) ou engate rapido em latao cromado com rosca (MP00343).
• Seguranca de conexao: engate rapido de dupla trava, geometria incompativel com a pneumatica industrial.
• Modularidade: lances de 10, 15, 20, 30, 50 e 60 m; comprimento maximo do conjunto de 90 m (300 pes).
• Identificacao: cor azul, padrao de ar respiravel.
• Origem: produto 100% nacional, fabricante Breathe; disponivel para venda e para locacao.

Especificacoes Tecnicas

Especificacoes sujeitas a variacao conforme o lote e a configuracao de conexoes. Solicite a ficha tecnica completa a equipe CONECT.

Modelos e Codigos de Referencia

A mangueira para ar respiravel Breathe e comercializada em lances, identificados pelo comprimento. Confira os codigos para venda:

Lances tambem disponiveis para locacao (codigos BRE-87.550.0085 a 0089). Consulte a CONECT para o regime de fornecimento mais adequado a sua operacao.

Normas e Certificacoes Aplicaveis

NR-33, Seguranca e Saude nos Espacos Confinados

A Norma Regulamentadora 33 exige atmosfera segura para entrada e permanencia em espacos confinados, com oxigenio entre 19,5% e 23,5% e ausencia de contaminantes acima dos limites de tolerancia. Quando a ventilacao e a purga nao garantem atmosfera respiravel, o uso de respirador de aducao de ar (ar mandado) e mandatorio. A mangueira de ar respiravel e o componente que viabiliza essa linha de ar com seguranca, conduzindo o ar tratado da fonte ate o trabalhador.

ABNT NBR 12543:2017, Ar Respiravel Grau D

A NBR 12543 classifica a qualidade do ar respiravel comprimido, sendo o Grau D o minimo exigido para protecao respiratoria com ar mandado em atividades industriais. A mangueira atoxica preserva a qualidade do ar Grau D entregue pelo purificador, sem introduzir odor ou contaminacao ao longo do percurso ate o respirador.

NR-06, Equipamento de Protecao Individual

A NR-06 enquadra os respiradores de aducao de ar como EPI e exige que o ar fornecido atenda aos requisitos de qualidade. A linha de ar respiravel integra o sistema de protecao respiratoria que sustenta a conformidade do conjunto.

PPR Fundacentro, Programa de Protecao Respiratoria

O Programa de Protecao Respiratoria da Fundacentro estabelece as diretrizes de selecao, uso e controle de respiradores no Brasil. A especificacao correta da mangueira de ar mandado, incluindo material, pressao e tipo de engate, e parte das medidas de controle exigidas pelo PPR.

OSHA 1910.134 e Referencias Internacionais

A referencia internacional OSHA 1910.134 para respiradores de linha de ar estabelece o limite de 300 pes (cerca de 90 metros) de comprimento total de mangueira, alem de exigir ar de qualidade Grau D (CGA G-7.1) e fluxo minimo por trabalhador. A linha Breathe foi dimensionada para operar dentro desses parametros, em alinhamento com as melhores praticas internacionais de ar respiravel.

Segmentos e Industrias Indicados

• Petroquimica e refinarias: entrada em vasos, torres, esferas e tanques com linha de ar respiravel a partir de fonte em area segura.
• Industria quimica e farmaceutica: reatores, tanques e processos com exigencia de ar respiravel controlado e rastreavel.
• Estaleiros e industria naval: jateamento, pintura e soldagem em tanques de carga e compartimentos de baixa ventilacao.
• Tratamento de superficie, pintura e jateamento: cabines de pintura, jato de granalha e hidrojateamento com protecao respiratoria por ar mandado.
• Saneamento e obras hidraulicas: descida em pocos, galerias, estacoes elevatorias e redes de esgoto.
• Mineracao e siderurgia: manutencao em silos, moegas, dutos e equipamentos de processo confinados.
• Energia, papel e celulose e alimentos: manutencao industrial em espacos confinados com atmosferas potencialmente toxicas ou deficientes de oxigenio.
• Brigadas e equipes de resgate industrial: extensao da linha de ar respiravel em operacoes prolongadas de emergencia e resgate.

Solicite Cotacao e Especificacao da Mangueira para Ar Respiravel

A mangueira para ar respiravel Breathe e distribuida pela CONECT Brasil, especializada em solucoes de seguranca para espacos confinados (NR-33) e protecao respiratoria por ar mandado. Nossa equipe tecnica apoia a definicao do comprimento de lance correto, a selecao das conexoes (pino inox ou engate rapido) e a integracao da linha ao seu sistema de ar respiravel, incluindo o purificador XPAR1000 e os respiradores de aducao de ar.

Entre em contato para cotacao, ficha tecnica completa e suporte na especificacao da linha de ar mandado para a sua operacao. Avalie tambem o regime de venda ou locacao e os demais componentes do sistema (purificador, mascaras, traqueias e cinturoes) que completam a cadeia de protecao respiratoria.
