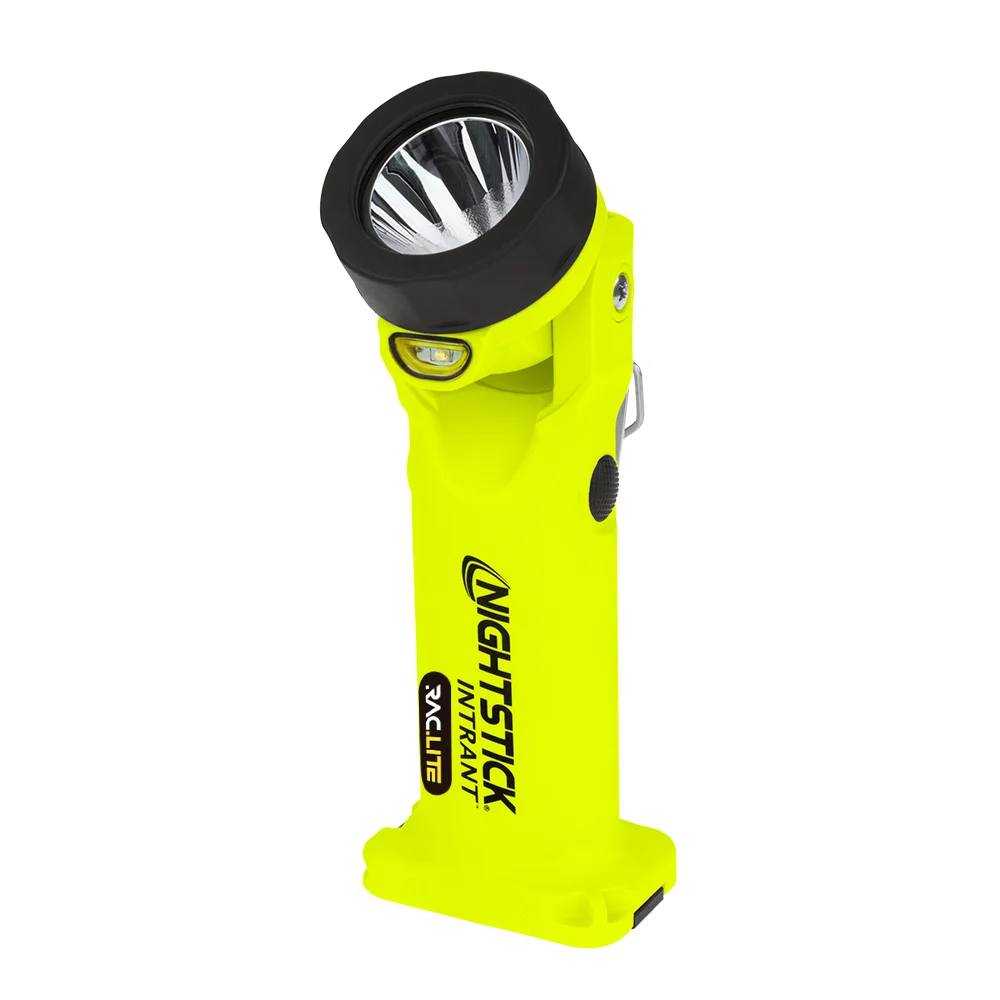

Lanterna Antiexplosão Zona 0 Nightstick INTRANT® XPR-5568GX — Tipo Cotovelo Recarregável | Ex ia IIC T4 Ga
A Nightstick INTRANT® XPR-5568GX é a lanterna antiexplosão tipo cotovelo recarregável de referência mundial para operações em Zona 0 — a classificação de área mais crítica existente, onde a atmosfera explosiva está presente de forma contínua ou por longos períodos. Com certificação simultânea ATEX, IECEx e INMETRO, é o equipamento de iluminação portátil intrinsecamente segura escolhido por profissionais de segurança, engenheiros e operadores nas indústrias de petróleo e gás, offshore, petroquímica, mineração, refinarias e química fina ao redor do mundo.
Diferente de lanternas convencionais ou de produtos que apenas atendem Zona 1 ou Zona 2, a XPR-5568GX foi projetada, testada e homologada para o ambiente mais severo possível. Se ela funciona na Zona 0, funciona em qualquer área classificada com segurança absoluta e conformidade regulatória.
Principais Benefícios para Operações em Áreas Classificadas
- Zona 0 aprovada: única classificação de EPL “Ga” — máxima proteção disponível para atmosferas explosivas gasosas. Pode ser usada em qualquer zona de gás (0, 1 e 2).
- Triple Certification: ATEX + IECEx + INMETRO — aceita em instalações nacionais e internacionais sem qualquer complementação documental.
- Dual-Light simultâneo: feixe de longo alcance e flood de proximidade acionados ao mesmo tempo — 205 lm sem abrir mão da visão periférica do operador.
- Autonomia real de campo: até 27 horas de operação contínua no modo sobrevivência. Sem risco de ficar no escuro em espaços confinados ou plataformas offshore.
- Bateria recarregável + carrier AA de backup: não depende de suprimento de pilhas. A reserva de backup garante continuidade operacional mesmo sem carregador disponível.
- IP67 certificado: submersível até 1 metro por 30 minutos. Resistente a jatos d’água, chuva intensa, ambientes úmidos e lavagens industriais.
- Design ergonômico tipo cotovelo com 90° de articulação: posiciona o feixe exatamente onde o operador precisa — no solo, em painéis, em flanges ou em espaços confinados — sem precisar segurar a lanterna com a mão.
- Garantia vitalícia limitada do fabricante Nightstick (marca Bayco Products, EUA) — o mais alto compromisso de durabilidade da categoria.
Por que a INTRANT® XPR-5568GX é Superior às Demais Lanternas EX do Mercado
1. Certificada para o Pior Cenário Possível: Zona 0
A maioria das lanternas antiexplosão disponíveis no mercado brasileiro está certificada apenas para Zona 1 ou Zona 2 (EPL Gb ou Gc). A XPR-5568GX carrega certificação EPL Ga — válida para Zona 0, 1 e 2 — o que significa conformidade legal e de engenharia mesmo nas áreas de maior risco, como interiores de tanques de armazenamento, vasos de processo, separadores e linhas de produção em plataformas offshore.
2. Grupo IIC: Cobertura para os Gases Mais Inflamáveis
A classificação IIC é o grupo de gás mais exigente. Cobre hidrogênio, acetileno e sulfeto de carbono — os atmosféricos mais voláteis e com menor energia mínima de ignição. Uma lanterna certificada para IIC é automaticamente aprovada para IIB e IIA, cobrindo toda a tabela de gases industriais (etileno, propano, metano, etc.).
3. Classe de Temperatura T4: 135°C de Superfície Máxima
A temperatura máxima de superfície de 135°C (T4) mantém margem segura para operação em presença de gases com ponto de ignição acima deste valor, incluindo os principais hidrocarbonetos encontrados em refinarias e plataformas.
4. Fabricante de Referência Global: Nightstick (Bayco Products)
A linha INTRANT® é desenvolvida pela Bayco Products, líder em iluminação de segurança para ambientes classificados nos EUA há mais de 30 anos. Os produtos Nightstick são utilizados pelas maiores operadoras de petróleo do mundo, corpos de bombeiros, forças de segurança e indústrias certificadas ISO em mais de 60 países.
5. Multifuncionalidade Real: 8 Modos de Operação
Lanterna principal + flood + dual simultâneo, cada um com 3 níveis de brilho. São 8 configurações operacionais distintas em um único equipamento. Elimina a necessidade de carregar múltiplas lanternas em campo.
Aplicações Industriais: Onde a XPR-5568GX é Obrigatória
Petróleo e Gás Onshore
Operações em poços, cabeças de poço, manifolds, separadores de produção, medidores de vazão e qualquer ponto de produção onde hidrocarbonetos estejam presentes. A classificação IIC e Zona 0 garante conformidade com os laudos de área classificada exigidos pela ANP e pelas normas NR-10 e NR-33.
Offshore e Plataformas de Petróleo
Módulos de processo, casa de bombas, salas de compressores, conveses de armazenamento e áreas classificadas de plataformas semi-submersíveis e FPSOs. A resistência IP67 garante operação mesmo em condições de maresia intensa e borrifos do mar.
Refinarias e Petroquímicas
Torres de destilação, unidades de craqueamento, áreas de tancagem, dutos de transferência, linhas de processo e subestações em zona classificada. A marcação ATEX facilita auditorias internacionais e programas de conformidade HSSE.
Mineração Subterrânea e a Céu Aberto
Galerias, frentes de lavra, câmaras de explosivos, silos de pó de carvão e áreas com acumulação de metano. A certificação ATEX M1/M2 é específica para minas, conforme exigido pela Diretiva ATEX e regulamentações da ANM (Agência Nacional de Mineração).
Indústria Química e Farmacêutica
Reatores, tanques de solventes, câmaras de secagem, áreas de manipulação de álcoois, ésteres, éteres e outros solventes orgânicos voláteis de Grupo IIB e IIC.
Espaços Confinados (NR-33)
Inspeção e trabalho em vasos de pressão, tanques, dutos, silos, galerias subterrâneas e qualquer espaço confinado onde a classificação de área seja Zona 0, 1 ou 2. O design tipo cotovelo com clip de cintura libera ambas as mãos do operador.
Terminais de GNL, GLP e Petroquímicos
Operações em áreas de armazenamento e transferência de GNL, GLP, etano, propano e outros gases liquefeitos onde o risco de explosão é permanente.
Inspeção Técnica e Manutenção Industrial
Inspetores de integridade, técnicos de manutenção, engenheiros de processo e equipes de comissionamento que transitam por áreas classificadas e precisam de iluminação confiável, ergonômica e legalmente conforme.
Combate a Incêndio em Ambientes Perigosos (NFPA)
Certificada segundo NFPA-1971-8.6 (2013), adequada para uso por bombeiros industriais e brigadas de emergência em ambientes com risco de explosão.
Descrição Técnica Completa
Sistema de Iluminação Dual-Light
A XPR-5568GX é equipada com dois sistemas de LED independentes e operáveis simultaneamente:
- Luz Principal (Flashlight): feixe concentrado de longo alcance com até 401 metros de distância efetiva, ideal para inspeção de equipamentos distantes, navegação em ambientes escuros e sinalização de emergência.
- Luz Secundária (Floodlight): flood de 45° com foco descendente, iluminando o campo de trabalho imediato ao redor do operador — essencial em espaços confinados e operações manuais que exigem ver o terreno.
- Modo Dual-Light: ambas as luzes ativas simultaneamente com 205 lm totais, combinando alcance e cobertura de área. Único na categoria.
Ergonomia e Design de Campo
O formato tipo cotovelo articulável — com rotação de 90° para cima e para baixo — é uma vantagem operacional crítica. O operador pode fixar a lanterna no cinturão e posicionar o feixe na direção exata necessária sem usar as mãos, mantendo plena mobilidade em trabalhos em altura, dentro de vasos ou em operações com ferramentas. O clipe de aço inoxidável é robusto o suficiente para suportar uso contínuo em condições industriais severas.
Sistema de Energia e Autonomia
A bateria de lítio-íon recarregável garante até 27 horas de operação contínua no modo sobrevivência (20 lm), com recarga completa em 6 horas via entrada 24VDC. O Battery Carrier AA incluso permite operação de backup com pilhas AA convencionais, eliminando qualquer risco de indisponibilidade em campo remoto ou em situações de emergência prolongada.
Resistência Mecânica e Ambiental
Fabricada em polímero de nylon com fibra de vidro (glass-filled nylon), resistente à corrosão, impactos e solventes industriais. A certificação IP67 garante proteção total contra poeira e imersão em até 1 metro de água por 30 minutos — superando os requisitos da maioria dos ambientes industriais agressivos.
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Modelo | Nightstick INTRANT® XPR-5568GX |
| Tipo | Lanterna tipo cotovelo (angle light) antiexplosão recarregável |
| Cor | Verde |
| Luz Principal — Alto | 200 lm / Alcance: 401 m / Autonomia: 7 h |
| Luz Principal — Médio | 110 lm / Autonomia: 15 h |
| Luz Principal — Baixo | 60 lm / Autonomia: 27 h |
| Luz Secundária — Alto | 100 lm / Autonomia: 7 h |
| Luz Secundária — Médio | 40 lm / Autonomia: 15 h |
| Luz Secundária — Baixo (Sobrevivência) | 20 lm / Autonomia: 27 h |
| Modo Dual-Light | 205 lm / Autonomia: 7 h |
| Quantidade de modos | 8 modos de operação |
| Alcance máximo do feixe | 401 metros |

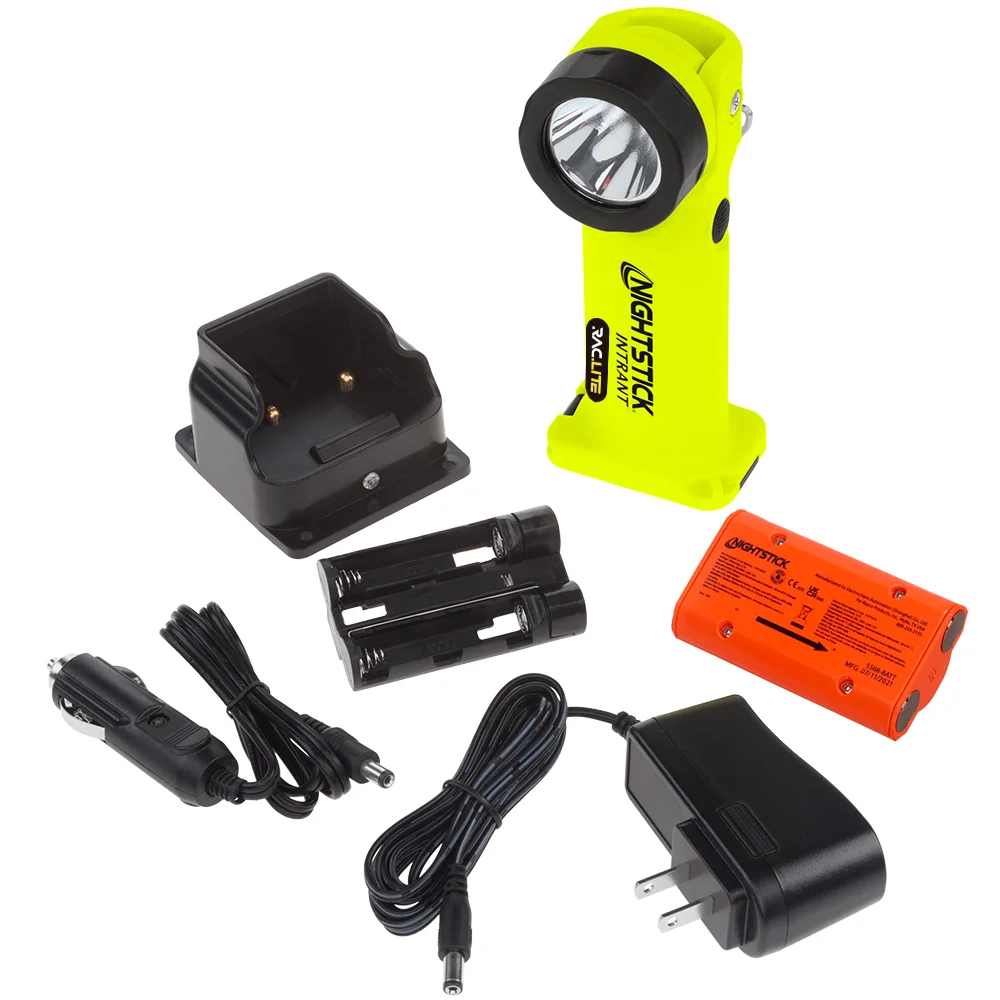

| Bateria | Lítio-íon recarregável + Battery Carrier AA (backup) |
| Tempo de recarga | 6 horas |
| Tensão de recarga (máxima) | 24 VDC |
| Peso | 301 g (10,6 oz) |
| Dimensões (C × L × A) | 168 × 66 × 66 mm (6,6″ × 2,6″ × 2,6″) |
| Diâmetro da cabeça | 53 mm (2,1″) |
| Material do corpo | Polímero de nylon com fibra de vidro (glass-filled nylon) |
| Articulação da cabeça | 90° (para cima e para baixo) |
| Proteção IP | IP67 (à prova de poeira e imersão até 1 m / 30 min) |
| Classificação ATEX | Ex ia op is IIC T4 Ga |
| Classificação INMETRO / NEC | AEx ia IIC T4 Ga / CLASS I ZONE 0 / Ex ia Ma |
| Grupo de gás | IIC (hidrogênio, acetileno — cobertura máxima) |
| Classe de temperatura | T4 (temperatura máxima de superfície: 135°C) |
| EPL (Equipment Protection Level) | Ga — nível mais elevado para gases |
| Zonas de uso (gás) | Zona 0, Zona 1 e Zona 2 |
| Garantia | Garantia vitalícia limitada do fabricante |
| Fabricante | Nightstick / Bayco Products (EUA) |
Certificações e Conformidades
ATEX (Europa e padrão internacional)
Certificação conforme Diretiva ATEX 2014/34/EU. Marcação: Ex ia op is IIC T4 Ga. Válida para uso em instalações europeias e internacionais que exigem conformidade ATEX. Classificação M1/M2 também disponível para uso em minas.
IECEx (Sistema Internacional de Certificação)
Certificação pelo IECEx System (International Electrotechnical Commission), o sistema de certificação global mais reconhecido para equipamentos em atmosferas explosivas. Garante aceitação em mais de 50 países signatários do sistema IECEx.
INMETRO (Brasil)
Certificado INMETRO conforme Portaria INMETRO 179/2010 e normas ABNT NBR IEC 60079. Marcação: Ex ia Ma / Ex ia IIC T4 Ga. Obrigatório para comercialização e uso legal no território brasileiro em áreas classificadas.
cULus (Estados Unidos e Canadá)
Listagem cULus pela Underwriters Laboratories para uso em Class I, Division 1, Zone 0 conforme normas americanas (NEC/NFPA 70) e canadenses (CEC). Classificação: CLASS I ZONE 0: AEx ia IIC T4 Ga.
UKCA (Reino Unido)
Certificação UKCA (UK Conformity Assessed) — equivalente britânico ao ATEX pós-Brexit, exigido para uso em instalações no Reino Unido.
KOSHA (Coreia do Sul)
Certificação pelo Korea Occupational Safety and Health Agency para uso em instalações industriais coreanas.
BIS (Índia)
Certificação pelo Bureau of Indian Standards para uso em instalações industriais indianas.
NFPA-1971-8.6 (2013)
Conformidade com o padrão americano para equipamentos de proteção pessoal de bombeiros — aprovada para uso por brigadas de incêndio industriais em ambientes classificados.
Normas Técnicas de Referência
- IEC 60079-0 — Requisitos gerais para equipamentos em atmosferas explosivas
- IEC 60079-11 / ABNT NBR IEC 60079-11 — Segurança intrínseca “i”
- IEC 60529 — Graus de proteção IP
- ABNT NBR IEC 60079 — Série completa (edição brasileira)
O que é Zona 0 e por que a Certificação Importa
Classificação de Áreas (ABNT NBR IEC 60079-10)
Áreas classificadas são locais onde podem existir atmosferas explosivas em concentração suficiente para representar risco de ignição. A norma divide esses locais em zonas:
- Zona 0: Atmosfera explosiva de gás presente de forma contínua, por longos períodos ou frequentemente. Exige equipamentos com EPL Ga. Exemplos: interior de tanques de armazenamento de combustível, espaço acima do líquido em vasos de processo, interior de tubulações de gás.
- Zona 1: Atmosfera explosiva provável durante operação normal. Exige EPL Gb ou superior. Exemplos: entorno de equipamentos de selagem, salas de compressores, áreas de carregamento de tanques.
- Zona 2: Atmosfera explosiva improvável; se ocorrer, é de curta duração. Exige EPL Gc ou superior. Exemplos: entorno de flanges, válvulas e conexões em linhas de processo.
Um equipamento certificado para Zona 0 (EPL Ga) pode ser usado legalmente em todas as zonas. Um equipamento certificado apenas para Zona 1 ou Zona 2 NÃO pode ser usado em Zona 0 — uso em área de risco superior à certificação é infração à NR-10 e pode caracterizar crime de imprudência em caso de acidente.
O que é Segurança Intrínseca (Ex ia)?
A segurança intrínseca é o tipo de proteção mais rigoroso para equipamentos elétricos portáteis em atmosferas explosivas. Um equipamento “Ex ia” é projetado de forma que seus circuitos elétricos — mesmo em condições de falha — não gerem energia suficiente (faísca, arco ou temperatura) para inflamar a atmosfera ao redor.
Ao contrário de equipamentos “à prova de explosão” (Ex d), que contêm a explosão dentro de uma carcaça, os equipamentos Ex ia previnem a ignição na origem — uma abordagem intrinsecamente mais segura e a única aceita para Zona 0. A XPR-5568GX é projetada com dois modos de falha tolerados (categoria “ia” = máxima segurança intrínseca), mantendo conformidade mesmo sob dupla falha de componentes.
FAQ — Perguntas Frequentes sobre a Nightstick INTRANT® XPR-5568GX
A XPR-5568GX pode ser usada em Zona 1 e Zona 2?
Sim. Por ser certificada para Zona 0 (EPL Ga), ela é aprovada para uso em todas as zonas de gás: 0, 1 e 2. Equipamentos de maior proteção sempre podem substituir equipamentos de menor proteção em campo.
Qual a diferença entre Ex ia e Ex d (à prova de explosão)?
Ex d contém uma eventual explosão dentro da carcaça do equipamento. Ex ia previne a ignição limitando a energia do circuito elétrico — ou seja, nunca gera faísca ou calor suficiente para inflamar a atmosfera. Para Zona 0, apenas tipos de proteção com EPL Ga são aceitos: Ex ia, Ex ma e alguns outros — nunca Ex d sozinho.
A lanterna possui certificação INMETRO válida para uso legal no Brasil?
Sim. A XPR-5568GX possui certificação INMETRO ativa, com marcação Ex ia Ma / Ex ia IIC T4 Ga, conforme exigido pela Portaria INMETRO 179/2010 e pelas normas ABNT NBR IEC 60079 para uso em áreas classificadas no território brasileiro.
Posso usar a lanterna em presença de hidrogênio?
Sim. A classificação Grupo IIC é a mais abrangente e cobre os gases mais inflamáveis, incluindo hidrogênio (H₂), acetileno (C₂H₂) e sulfeto de carbono (CS₂). Também cobre todos os gases dos grupos IIA e IIB, como metano, propano e etileno.
O que acontece se a bateria recarregável descarregar em campo?
A lanterna acompanha um Battery Carrier AA que permite operação com pilhas AA convencionais como fonte de backup — garantindo continuidade operacional mesmo sem acesso ao carregador. Isso é essencial para trabalhos em locais remotos ou situações de emergência.
Qual a autonomia real no modo de trabalho mais utilizado?
No modo médio da luz principal (110 lm), a autonomia é de 15 horas contínuas — suficiente para dois turnos completos de 8 horas sem recarga. No modo alto (200 lm), a autonomia é de 7 horas, ideal para um turno completo.
A lanterna é submetida a testes de choque e impacto?
Sim. Os produtos da linha INTRANT® são submetidos a testes de queda, vibração e impacto conforme os protocolos ATEX/IECEx, além dos testes de resistência mecânica exigidos pelas normas IEC 60079. O corpo em nylon com fibra de vidro é não-metálico, eliminando riscos de faíscas mecânicas por impacto.
É necessário algum curso ou habilitação especial para usar este equipamento?
O operador que trabalha em áreas classificadas (Zona 0) deve possuir habilitação conforme NR-10 (instalações elétricas) e, quando aplicável, NR-33 (espaços confinados). A lanterna em si é de uso seguro para operadores treinados. Recomenda-se que a seleção e aprovação do equipamento seja feita por engenheiro ou técnico de segurança responsável pelo laudo de área classificada da instalação.
A lanterna pode ser carregada dentro da área classificada?
Não. O carregador deve ser utilizado fora da área classificada. Apenas a lanterna — já totalmente carregada ou operando com o Battery Carrier AA — pode ser levada para dentro da área. Esta é uma prática padrão para todos os equipamentos Ex ia recarregáveis.
A Nightstick XPR-5568GX possui homologação para uso em minas?
Sim. A certificação ATEX M1/M2 e a marcação Ex ia Ma (presente no certificado INMETRO) são específicas para uso em minas subterrâneas com risco de metano (grisú) e poeiras de carvão — os ambientes mais severos da mineração.
Qual a diferença entre esta lanterna e modelos mais baratos sem certificação?
Lanternas sem certificação ATEX/IECEx/INMETRO são equipamentos convencionais — qualquer faísca interna pode inflamar a atmosfera em Zona 0. Seu uso em áreas classificadas é: (1) ilegalmente não-conforme com a NR-10, (2) passível de interdição pela autoridade fiscalizadora, e (3) potencialmente causador de explosões com vítimas fatais. A certificação não é um diferencial comercial — é um requisito legal inegociável.
Solicite Orçamento ou Tire Suas Dúvidas Técnicas
A Nightstick INTRANT® XPR-5568GX é distribuída com suporte técnico especializado em iluminação para áreas classificadas. Nossa equipe de engenharia pode auxiliar na validação do equipamento para o seu laudo de área classificada, fornecer documentação técnica completa (certificados, fichas de dados, laudos de conformidade) e orientar sobre o modelo mais adequado para cada aplicação.
Atendemos indústrias de petróleo e gás, petroquímicas, refinarias, plantas de GNL/GLP, plataformas offshore, mineração, indústria química e farmacêutica, e qualquer instalação com áreas classificadas em todo o Brasil.
→ Solicite orçamento agora pelo formulário abaixo ou entre em contato diretamente com nosso time técnico-comercial.
Respondemos em até 24 horas úteis com proposta personalizada, ficha técnica e documentação de conformidade.
Compra para empresa? Temos condições especiais para volumes, contratos de fornecimento e licitações públicas.
