NBR 16489 e NBR 16325: Guia Técnico Completo dos Sistemas de Proteção para Trabalho em Altura

Quedas de altura representam a segunda maior causa de morte por acidente de trabalho no Brasil, segundo dados do Observatório de Segurança e Saúde no Trabalho. Esse número não é uma fatalidade — é o resultado direto de sistemas de proteção mal dimensionados, equipamentos inadequados ou procedimentos ignorados.

A ABNT NBR 16489:2017 e a ABNT NBR 16325:2014 existem para eliminar essa variável. Elas estabelecem os parâmetros técnicos que definem quais sistemas protegem de fato — e quais apenas criam uma falsa sensação de segurança.

Este guia destina-se a técnicos e engenheiros de segurança do trabalho, gestores de manutenção industrial, responsáveis técnicos de obras e compradores de EPI/EPC. O objetivo é oferecer uma referência técnica completa, aplicável à rotina e auditável.

O que é a ABNT NBR 16489:2017 e qual é o seu escopo

A ABNT NBR 16489:2017 — Sistemas e equipamentos de proteção individual para trabalhos em altura — Recomendações e orientações para seleção, uso e manutenção — é uma norma técnica elaborada pela Associação Brasileira de Normas Técnicas (ABNT) que consolida as diretrizes para seleção, uso e manutenção dos Sistemas de Proteção Individual Contra Quedas (SPIQ) em ambiente de trabalho.

Ela não substitui a NR-35 do Ministério do Trabalho e Emprego (MTE), que tem força regulatória obrigatória. A NBR 16489 atua como referência técnica complementar: onde a NR-35 determina o que deve ser feito, a norma ABNT explica como dimensionar e executar cada proteção.

O que a norma NÃO abrange

O escopo da NBR 16489:2017 é restrito ao uso ocupacional. A norma não se aplica a:

• Sistemas de proteção para esportes (escalada, rapel, paraquedismo)
• Arboricultura e poda urbana
• Atividades de lazer em altura
• Sistemas de proteção para movimentação vertical de cargas

A relação entre NBR 16489 e NR-35: o que o profissional precisa entender

A NR-35, atualizada mais recentemente pela Portaria MTP nº 4.218/2022 e com diretrizes absorvidas pelo Programa de Gerenciamento de Riscos (PGR) da NR-01, estabelece que toda atividade acima de 2,00 m do nível inferior com risco de queda é trabalho em altura e exige:

1. Análise de risco prévia documentada
2. Permissão de trabalho quando aplicável
3. Treinamento obrigatório dos trabalhadores
4. Supervisão permanente durante a execução
5. Sistema de proteção coletiva prioritário sobre o individual

A NBR 16489 fornece o arcabouço técnico para cumprir os itens 3, 4 e 5 com precisão: define terminologia, classifica sistemas, especifica critérios de seleção e estabelece periodicidade de inspeções.

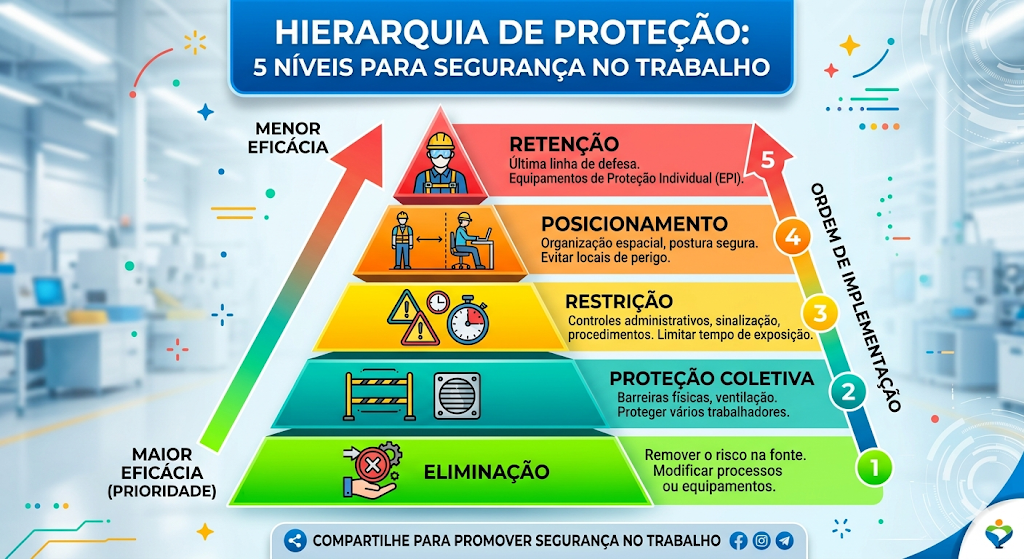

Hierarquia de proteção conforme a norma

A lógica de priorização da NBR 16489:2017 segue a hierarquia de controles da NR-01:

Nível	Medida	Exemplo
1°	Eliminação do risco	Redesenho de processo que elimina o trabalho em altura
2°	Proteção coletiva	Guarda-corpos, plataformas, redes de proteção
3°	Sistema de restrição	Linha de vida com comprimento que impede acesso à borda
4°	Sistema de posicionamento	Suporte em posição de trabalho suspensa ou semi-suspensa
5°	Sistema de retenção de quedas	Absorvedor de energia + cinturão paraquedista

Somente quando as proteções coletivas forem tecnicamente inviáveis ou insuficientes os sistemas individuais são ativados como solução primária — e não o contrário, como ainda ocorre em grande parte das operações industriais brasileiras.

Os quatro sistemas de proteção individual contra quedas (SPIQ)

A NBR 16489 classifica os SPIQ em quatro categorias, cada uma com aplicação, componentes e limitações específicas.

Sistema de restrição de acesso

Finalidade: impedir que o trabalhador alcance a zona de risco de queda.

Princípio: o comprimento total do conjunto (talabarte + corda de restrição + ponto de ancoragem) é dimensionado de modo que o trabalhador não consiga chegar fisicamente à borda ou abertura.

Componentes típicos:

• Cinturão de segurança tipo paraquedista (ABNT NBR 15.836)
• Corda de restrição de comprimento fixo
• Conectores (mosquetões ou ganchos com trava dupla)
• Ponto de ancoragem certificado

Quando usar: manutenção em coberturas planas, inspeção de lajes, trabalho em telhados onde a aproximação da borda pode ser controlada geometricamente.

Limitação crítica: se o trabalhador precisar se aproximar da borda para executar a tarefa, o sistema de restrição não é aplicável. Nesse caso, deve-se migrar para o sistema de retenção.

Sistema de posicionamento no trabalho

Finalidade: suportar o trabalhador em posição de trabalho, total ou parcialmente suspenso, mantendo as mãos livres para execução da atividade.

Componentes típicos:

• Cinturão de segurança tipo paraquedista ou abdominal, conforme aplicação
• Elemento de regulagem de comprimento (perna de ganso ajustável)
• Conectores bilaterais
• Ponto de ancoragem resistente a cargas estáticas

Aplicações industriais frequentes:

• Trabalho em postes e estruturas tubulares (elétrica e telecom)
• Manutenção em silos, tanques e torres
• Pintura e manutenção de estruturas metálicas
• Instalação em fachadas com acesso por andaimes suspensos

Requisito normativo: o sistema de posicionamento deve ser sempre combinado com um sistema de retenção de quedas como proteção secundária, pois um falha de ancoragem primária resulta em queda livre.

Sistema de retenção de quedas (travamento)

Finalidade: deter o trabalhador em queda antes que ele impacte uma superfície inferior ou percorra distância que cause lesão.

Este é o sistema mais crítico e mais frequentemente mal dimensionado nas operações industriais. Sua eficácia depende do correto cálculo da distância de queda livre, que considera:

Distância total de queda = comprimento do talabarte + extensão do absorvedor + altura do usuário + fator de segurança mínimo

Componentes obrigatórios:

• Cinturão de segurança tipo paraquedista com argola dorsal (ABNT NBR 15.836)
• Talabarte com absorvedor de energia (limitador de força de choque abaixo de 6 kN)
• Trava-quedas retrátil ou sistema de linha de vida
• Ponto de ancoragem com carga de ruptura mínima certificada

Trava-quedas retrátil: dispositivo que bloqueia automaticamente em caso de aceleração súbita (queda). Permite liberdade de movimento dentro do raio de ação do cabo. Recomendado quando há deslocamento horizontal frequente.

Absorvedor de energia: componente que transforma energia cinética em deformação controlada do material, limitando a força de impacto no corpo do trabalhador. Norma exige força máxima de 6 kN sobre o trabalhador durante queda.

Sistema de acesso por corda (rope access)

Finalidade: permitir que o trabalhador se desloque em superfícies verticais ou inclinadas usando cordas como meio de acesso e posicionamento.

Regulação específica: o acesso por corda é regido pela ABNT NBR 15.595:2016, referenciada pela NBR 16489. Exige treinamento específico com certificação reconhecida (IRATA ou equivalente para operações em indústria de óleo e gás).

Aplicações típicas em indústria:

• Inspeção e manutenção de equipamentos em elevação vertical (chaminés, silos, torres de resfriamento)
• Limpeza de fachadas industriais
• Inspeção de estruturas de pontes e viadutos industriais
• Acesso a equipamentos em plataformas offshore

ABNT NBR 16325:2014 — Dispositivos de ancoragem para trabalho em altura

Se a NBR 16489 define como os sistemas de proteção devem ser selecionados e usados, a ABNT NBR 16325:2014 define os requisitos técnicos dos elementos que ancoram esses sistemas: os dispositivos de ancoragem.

A norma é dividida em duas partes:

• NBR 16325-1:2014 — Dispositivos de ancoragem tipos A, B e D
• NBR 16325-2:2014 — Dispositivos de ancoragem tipo C (linhas de vida flexíveis horizontais)

O que é um dispositivo de ancoragem

É o conjunto que conecta o sistema de proteção individual do trabalhador a uma estrutura resistente. Pode ser um único ponto fixo ou um sistema contínuo de linha de vida. Sua integridade é o elo mais crítico de toda a cadeia de proteção: uma ancoragem inadequada invalida qualquer EPI certificado conectado a ela.

Tipo A — Ancoragem estrutural fixa

Dispositivos projetados para fixação permanente em estrutura por meio de chumbamento, solda, parafusos estruturais ou elementos de fixação equivalentes.

Tipo A1 — Superfícies planas e horizontais:

• Materiais: aço inoxidável ou aço carbono com tratamento anticorrosivo
• Carga de certificação mínima: 12 kN
• Resistência típica real: acima de 22 kN
• Aplicação: lajes, coberturas planas, vigas metálicas horizontais

Tipo A2 — Telhados inclinados:

• Mesmo desempenho estrutural do A1
• Geometria adaptada para instalação em superfícies com inclinação
• Exige cálculo estrutural do ponto de fixação no telhado
• Aplicação: telhados industriais, coberturas em sheds

Requisito normativo para instalação de tipo A: qualquer dispositivo de ancoragem do tipo A exige projeto técnico com Anotação de Responsabilidade Técnica (ART) de engenheiro civil ou estrutural, que deve verificar a capacidade resistente da estrutura de fixação.

Tipo B — Ancoragem transportável

Dispositivos transportáveis pelo trabalhador e instalados no ponto de trabalho sem ferramenta ou com ferramentas simples. Uma vez instalados, permanecem estacionários durante a atividade.

Exemplos de dispositivos tipo B:

• Slings e fitas de ancoragem em tecido resistente
• Abraçadeiras e ganchos de viga (beam anchor)
• Olhais transportáveis para janelas, portas e aberturas estruturais
• Ancoragens magnéticas para estruturas metálicas limpas

Especificações técnicas:

• Composição têxtil: carga de certificação mínima de 12 kN
• Composição metálica: carga de certificação mínima de 18 kN
• Não requer ferramenta para instalação (critério de classificação)

Aplicação prática: manutenção emergencial em locais sem pontos de ancoragem permanentes instalados; trabalho em ambientes com configurações variáveis.

Atenção: a classificação como “transportável” não significa uso improvisado. Cada instalação exige análise de capacidade da estrutura receptora antes do uso.

Tipo C — Linha de vida flexível horizontal

Sistema contínuo composto por cabo de aço ou corda de poliamida instalado horizontalmente (ou com leve inclinação), permitindo que o trabalhador se desloque ao longo de uma distância com proteção contínua.

Componentes do sistema:

• Postes intermediários (absorvedores de carga intermediários)
• Tensionador na extremidade terminal
• Âncoras terminais com projeto estrutural
• Carro deslizante (travador de cabo) conectado ao EPI do trabalhador
• Absorvedores de energia integrados (obrigatórios quando a flecha do cabo permite queda significativa)

Cálculo de flecha: em sistemas tipo C, a flecha do cabo sob carga de queda é o parâmetro mais crítico. Uma linha de vida instalada com tensão insuficiente pode ter flecha de vários metros, que somada ao talabarte do trabalhador resulta em impacto no nível inferior.

Sistemas permanentes vs. temporários: sistemas de linha de vida tipo C permanentes exigem projeto estrutural, memorial de cálculo e ART. Sistemas temporários (para uma atividade específica) exigem pelo menos análise e validação técnica antes de cada uso.

Tipo D — Linha de vida rígida

Sistema composto por trilho metálico rígido com variação máxima de 15° em relação ao plano horizontal, com carro deslizante como ponto de ancoragem móvel.

Diferença entre tipo C e tipo D:

• Tipo C: cabo flexível — permite flecha, exige absorvedores de energia
• Tipo D: trilho rígido — sem flecha, carro transmite carga diretamente à estrutura

Aplicações industriais:

• Escadas marinhas e de silo
• Acessos verticais fixos em torres industriais
• Plataformas elevatórias de manutenção
• Corredores fixos em coberturas industriais com tráfego frequente

Vantagem operacional: o trilho rígido permite uso contínuo de múltiplos trabalhadores com carros independentes, cada um com seu EPI conectado, sem interferência entre usuários.

Inspeção e manutenção: o que a norma exige

Frequência e responsabilidades de inspeção

A NBR 16325 estabelece um programa estruturado de inspeção para todos os dispositivos de ancoragem fixos:

Tipo de inspeção	Momento	Responsável
Inspeção inicial	Após instalação, antes do primeiro uso	Profissional habilitado
Inspeção pré-uso	Antes de cada atividade	Trabalhador treinado
Inspeção periódica	Intervalo máximo de 12 meses	Profissional habilitado
Inspeção especial	Após impacto de queda ou evento atípico	Profissional habilitado

Nenhum dispositivo de ancoragem que tenha suportado uma queda pode ser reutilizado sem inspeção especializada. A deformação interna dos elementos metálicos e das fibras têxteis pode não ser visível, mas compromete a resistência estrutural do sistema.

Inspeção de EPIs conectados ao sistema

A NBR 16489 determina que:

• Cinturões de segurança devem ser inspecionados antes de cada uso pelo próprio trabalhador
• Inspeção periódica por profissional habilitado: mínimo anual ou conforme especificação do fabricante
• Qualquer EPI que tenha sido submetido a carga de queda deve ser retirado de serviço imediatamente, mesmo sem dano aparente
• Talabartes com absorvedor de energia acionado devem ser descartados — o acionamento é definitivo e irreversível

Registro de inspeções

Toda inspeção de dispositivo de ancoragem fixo deve ser documentada com:

• Identificação do dispositivo (número de série ou código interno)
• Data da inspeção
• Nome e qualificação do inspetor
• Resultado (aprovado / reprovado / aprovado com restrição)
• Data da próxima inspeção programada
• Assinatura do responsável técnico

Esse registro é parte integrante do PGR da empresa e pode ser solicitado em fiscalização do MTE.

Treinamento exigido pela NBR 16489 e pela NR-35

A formação de trabalhadores para uso de SPIQ é um requisito simultâneo da NR-35 e da NBR 16489:2017. A norma técnica especifica que o treinamento deve cobrir:

• Identificação e nomenclatura de todos os componentes do sistema
• Princípios de funcionamento de cada tipo de SPIQ
• Procedimento de inspeção pré-uso
• Técnica correta de colocação e regulagem do cinturão paraquedista
• Conexão segura a pontos de ancoragem
• Limitações de cada sistema e situações de não uso
• Procedimentos de resgate em caso de suspensão inerte

Validade do treinamento: a NR-35 estabelece validade de dois anos para o treinamento periódico. O retrainamento é obrigatório quando há mudança de função, mudança de procedimento, retorno de afastamento prolongado (superior a 90 dias) ou após acidente ou quase-acidente com queda.

Quem deve cumprir a NBR 16489 e a NBR 16325

Obrigações do empregador

• Implementar a hierarquia de controles antes de recorrer a SPIQ
• Fornecer dispositivos de ancoragem certificados instalados por profissional habilitado
• Garantir manutenção e inspeção periódica de todos os sistemas
• Documentar o PGR com análises de risco específicas para cada atividade em altura
• Registrar todos os treinamentos e inspeções

Obrigações do trabalhador

• Participar de todos os treinamentos obrigatórios
• Inspecionar o EPI antes de cada uso e reportar qualquer anomalia
• Utilizar corretamente todos os sistemas fornecidos
• Não alterar, improvisa ou adaptar dispositivos sem autorização técnica
• Comunicar imediatamente qualquer queda ou sobrecarga em ponto de ancoragem

Profissionais independentes e prestadores de serviço

Empreiteiras, empresas de manutenção terceirizada e prestadores de serviço autônomos que executam trabalho em altura nas instalações do contratante são igualmente responsáveis pelo cumprimento da NR-35 e das normas ABNT. O contratante tem co-responsabilidade por garantir que as condições de segurança do ambiente (incluindo os pontos de ancoragem instalados) atendam aos requisitos normativos.

Erros técnicos mais comuns na implementação

Com base nos padrões de não conformidade mais frequentes identificados em auditorias industriais, os erros de implementação se concentram em cinco categorias:

1. Ancoragem em estruturas sem verificação de resistência
Instalação de mosquetão ou sling em tubulação, corrimão ou viga sem cálculo de capacidade resistente. A norma exige verificação técnica de qualquer ponto de ancoragem.

2. Dimensionamento incorreto da distância de queda
Não considerar a extensão do absorvedor, a estatura do trabalhador e a flecha do sistema de linha de vida no cálculo da distância total de queda. Resultado: trabalhador impacta o nível inferior mesmo com o sistema funcionando corretamente.

3. Uso de talabarte com absorvedor após queda anterior
Absorvedores de energia são de uso único. Após acionamento, perdem capacidade de absorção e devem ser descartados imediatamente.

4. Ausência de plano de resgate
A NR-35 exige que o plano de trabalho em altura inclua procedimento de resgate. Em suspensão inerte (trabalhador pendurado inconsciente), a síndrome de harness pode levar à morte em menos de 30 minutos sem resgate adequado.

5. Seleção de EPI por custo e não por requisito técnico
Cinturões e talabartes com CA (Certificado de Aprovação) válido mas incompatíveis com o sistema de ancoragem instalado ou com a geometria do trabalho. A certificação individual não garante compatibilidade do sistema completo.

Seu sistema de ancoragem está em conformidade com a NBR 16325?
A CONECT realiza consultoria técnica para dimensionamento, especificação e fornecimento de sistemas de trabalho em altura certificados. Fale com nosso time de especialistas.
[Solicitar consultoria técnica →]

Certificação e rastreabilidade dos equipamentos

Todo equipamento de proteção individual (EPI) comercializado no Brasil para trabalho em altura deve possuir Certificado de Aprovação (CA) emitido pelo Ministério do Trabalho e Emprego, conforme a Portaria MTP nº 671/2021.

O CA garante que o produto foi testado e aprovado conforme norma técnica aplicável. Para trabalho em altura, os principais documentos de referência são:

Equipamento	Norma de referência
Cinturão paraquedista	ABNT NBR 15.836
Talabarte com absorvedor	ABNT NBR 15.834
Trava-quedas retrátil	ABNT NBR 15.835
Dispositivos de ancoragem	ABNT NBR 16.325
Longe de ancoragem	ABNT NBR 15.837
Corda de acesso	ABNT NBR 15.595

Consulta do CA: a validade e autenticidade do CA pode ser verificada no sistema do MTE em consulta de CA do MTE. Equipamentos com CA vencido, cancelado ou suspenso não podem ser fornecidos nem utilizados.

FAQ — Perguntas frequentes sobre NBR 16489 e NBR 16325

O que é SPIQ e qual a diferença para SPCQ?
SPIQ é o Sistema de Proteção Individual Contra Quedas — equipamentos usados pelo próprio trabalhador, como cinturão, talabarte e trava-quedas. SPCQ é o Sistema de Proteção Coletiva Contra Quedas — estruturas que protegem independente de ação individual, como guarda-corpos, redes de proteção e plataformas. A NR-35 e a NBR 16489 priorizam o SPCQ sobre o SPIQ.

A NBR 16489 é obrigatória?
A NBR 16489:2017 é uma norma técnica voluntária da ABNT, não uma norma regulamentadora com força de lei. Porém, sua adoção é fortemente recomendada como referência técnica complementar à NR-35, que é obrigatória. Em caso de acidente, a ausência de conformidade com a norma técnica pode ser usada como evidência de negligência em processos trabalhistas e cíveis.

Qual a diferença entre o tipo A1 e o tipo A2 de ancoragem?
Ambos são dispositivos de ancoragem fixos para instalação permanente em estrutura (tipo A). O A1 é projetado para superfícies planas ou horizontais. O A2 é projetado para telhados inclinados, com geometria adaptada para manter a carga transferida para a estrutura de cobertura corretamente.

Com que frequência os dispositivos de ancoragem devem ser inspecionados?
A inspeção periódica por profissional habilitado deve ocorrer em intervalo máximo de 12 meses, conforme a NBR 16325. Além disso, é obrigatória inspeção inicial após instalação, inspeção antes de cada uso pelo trabalhador e inspeção imediata após qualquer evento de queda ou sobrecarga, mesmo que não tenha havido acidente.

Um trabalhador que usa cinturão com CA válido está protegido?
O CA garante que o EPI individualmente foi aprovado em testes normativos. Porém, a proteção efetiva depende de todo o sistema: ponto de ancoragem resistente, distância de queda corretamente calculada, compatibilidade entre os componentes e uso correto pelo trabalhador treinado. Um CA válido no cinturão não garante proteção se a ancoragem for inadequada ou se o sistema não for dimensionado corretamente.

Linha de vida tipo C e tipo D — qual escolher?
A linha de vida tipo C (flexível, em cabo de aço ou corda) é mais econômica e adequada para uso em coberturas com tráfego eventual. A tipo D (trilho rígido) é mais cara mas elimina o problema de flecha de queda e permite uso simultâneo de múltiplos trabalhadores em sequência, sendo preferida em rotas de acesso frequente como escadas industriais e passarelas verticais.

Quem pode instalar e assinar um sistema de ancoragem permanente?
A instalação de ancoragens permanentes (tipo A) e de sistemas de linha de vida (tipo C e D) exige projeto técnico com ART de engenheiro civil ou estrutural. A execução deve ser feita por empresa especializada. O profissional de segurança do trabalho (técnico ou engenheiro) pode especificar o sistema e coordenar a implementação, mas a responsabilidade pelo dimensionamento estrutural é do engenheiro da estrutura.

O talabarte pode ser reutilizado após uma queda?
Não. Qualquer talabarte com absorvedor de energia que tenha sido submetido a carga de queda — independentemente do resultado visual — deve ser imediatamente retirado de serviço e descartado. O absorvedor é um dispositivo de uso único: após acionamento, perde capacidade de absorção e não oferece proteção adequada em uma segunda queda.

Precisa especificar o sistema correto para sua operação?
Nossos engenheiros e técnicos de segurança podem indicar o SPIQ e o dispositivo de ancoragem adequado para cada atividade da sua planta.
[Falar com especialista →]
