Guia Completo de Espaço Confinado: NR-33 e Equipamentos

Introdução

Espaço confinado é qualquer ambiente que pode ser ocupado por uma pessoa, mas que não foi projetado para ocupação humana contínua e apresenta meios limitados de entrada e saída. Exemplos comuns na indústria brasileira incluem tanques, silos, dutos, poços, câmaras e galerias subterrâneas.

A NR-33 (Norma Regulamentadora nº 33) do Ministério do Trabalho e Emprego é o principal marco legal que regula o trabalho em espaço confinado no Brasil. O descumprimento pode resultar em interdição, multas e — mais grave — em acidentes fatais. Segundo dados do MTE, espaço confinado é responsável por alguns dos acidentes de trabalho mais letais do país.

Este guia centraliza tudo que você precisa saber: legislação, classificação, equipamentos obrigatórios, ventilação, detecção de gases e procedimentos de resgate.

Neste guia você encontra:

O que diz a NR-33 e quem ela afeta

Como classificar um espaço confinado

Equipamentos obrigatórios por função

Ventilação: cálculo e tipos de insufladores

Detecção de gases: quais monitorar e como

Acesso e tripé/monopé: quando usar cada um

Plano de resgate e equipamentos de emergência

Links para artigos técnicos aprofundados

1. O que é a NR-33 e quem ela obriga

A NR-33 foi publicada em 2006 e atualizada em 2020. Ela estabelece os requisitos mínimos para identificar espaços confinados, classificá-los e adotar medidas de controle para garantir a segurança dos trabalhadores.

A norma se aplica a:

Empregadores que tenham trabalhadores que precisem entrar em espaços confinados
Qualquer setor econômico — petroquímica, saneamento, construção civil, agronegócio, naval, mineração

Os três papéis obrigatórios que a NR-33 define:

Função	Responsabilidade
Supervisor de entrada	Autoriza a entrada, emite a Permissão de Entrada e Trabalho (PET), monitora as condições
Trabalhador autorizado	Entra no espaço confinado para executar o trabalho
Vigia	Permanece do lado de fora, monitora comunicação e condições atmosféricas, ativa resgate se necessário

Todos precisam de treinamento específico. A responsabilidade de garantir esse treinamento é do empregador.

2. Como classificar um espaço confinado

A NR-33 divide os espaços confinados em duas categorias:

Espaço Confinado Não Permitido

Não apresenta riscos de acidentes com potencial de causar morte. Requer apenas medidas básicas de controle e Permissão de Entrada simplificada.

Espaço Confinado Permitido

Apresenta pelo menos um dos seguintes riscos:

Atmosfera IDLH (imediatamente perigosa à vida ou saúde): O₂ < 19,5% ou > 23,5%, presença de gases tóxicos ou inflamáveis acima dos limites
Risco de engolfamento: grãos, líquidos, sólidos granulares
Riscos de natureza interna: paredes inclinadas, calor extremo, energia elétrica
Qualquer outro risco reconhecido como grave

Artigo relacionado: Quem pode trabalhar em espaço confinado? →

3. Atmosfera: os gases que você precisa monitorar

Antes de qualquer entrada — e durante toda a permanência — é obrigatório monitorar a atmosfera do espaço confinado. Os quatro parâmetros essenciais são:

Parâmetro	Limite seguro	Risco
O₂ (oxigênio)	19,5% a 23,5%	Abaixo: asfixia. Acima: risco de ignição
LEL (limite inferior de explosividade)	< 10% do LEL	Acima: risco de explosão
CO (monóxido de carbono)	< 35 ppm (TWA)	Intoxicação, morte
H₂S (sulfeto de hidrogênio)	< 1 ppm (TWA)	Paralisia do olfato, morte rápida

O monitoramento deve ser feito com um detector multigás certificado. Para ambientes com estrutura que dificulta acesso antes da entrada, use uma bomba de amostragem remota que permite testar a atmosfera sem inserir o trabalhador.

Equipamentos recomendados:

Detector multigás Ventis MX4 → — monitora O₂, LEL, CO e H₂S simultaneamente
Ventis Pro5 → — 5 sensores simultâneos com DualSense para gases críticos
Bomba de amostragem Ventis Slide-on Pump (VSP) → — amostragem remota antes da entrada
DSX Docking Station → — automatiza bump test, calibração e atualização de firmware

Artigo relacionado: Como escolher o detector de gás certo para espaço confinado →

4. Ventilação: o coração da segurança em espaço confinado

Mesmo com a atmosfera inicialmente segura, gases podem se acumular durante o trabalho (solda, pintura, decomposição de materiais orgânicos). A ventilação contínua é a principal medida de controle.

Os três métodos de ventilação

1. Ventilação Geral Diluidora (VGD)
Injeta ar limpo pelo interior, diluindo os contaminantes. É o método mais comum.

2. Ventilação Local Exaustora (VLE)
Extrai o ar contaminado diretamente na fonte geradora. Ideal para trabalhos que geram gases em ponto localizado (solda, por exemplo).

3. Ventilação Combinada
Usa VGD e VLE simultaneamente. Recomendada para espaços com múltiplas fontes de contaminação ou geometria complexa.

Cálculo básico de ventilação

A fórmula padrão é:

Q = n × V

Onde:
Q = vazão necessária (m³/min)
n = número de renovações de ar por minuto (mínimo 20 para EC perigosos)
V = volume do espaço confinado (m³)

A NR-33 exige no mínimo 7 renovações completas do volume antes da entrada em espaço confinado com atmosfera potencialmente perigosa.

Tipos de insufladores e quando usar cada um

Tipo de insuflador	Quando usar
Elétrico	Ambientes sem risco de explosão, com tomada disponível
Pneumático	Áreas classificadas (ATEX), ambientes com vapores inflamáveis
Hidráulico	Áreas classificadas, onde ar comprimido não está disponível
Combustão	Áreas remotas sem energia elétrica ou ar comprimido
À bateria	Mobilidade total, sem necessidade de fonte externa

Para áreas classificadas (com risco de explosão), somente insufladores com certificação ATEX ou similares podem ser utilizados. Usar um insuflador elétrico comum nesses ambientes pode ser a fagulha que causa o acidente.

Equipamentos recomendados:

Insufladores à prova de explosão CONECT → — linha completa para áreas classificadas
Dutos e acessórios de ventilação → — para condução do ar até pontos remotos do espaço

Artigo relacionado: Guia avançado de ventilação em espaços confinados →
Artigo relacionado: Insufladores à prova de explosão CONECT →

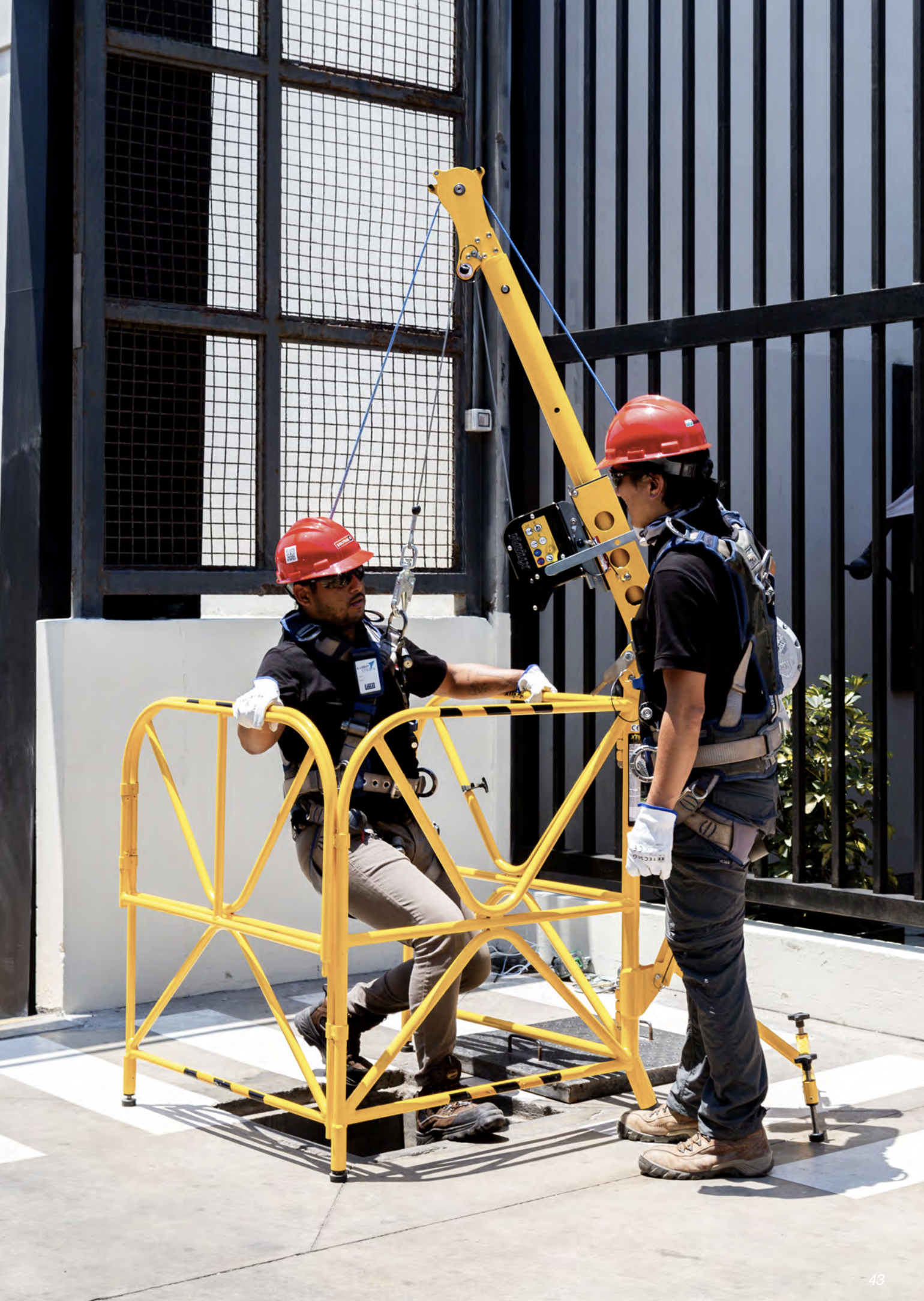

5. Acesso: tripé, monopé e sistemas de içamento

Para entrar e sair com segurança — e para resgatar um trabalhador em caso de emergência — é preciso um sistema de acesso estrutural sobre a abertura do espaço confinado.

Monopé vs. Tripé: qual escolher?

Característica	Monopé (davit arm)	Tripé
Montagem	Mais rápida, ponto de ancoragem fixo necessário	Independente, não precisa de ancoragem prévia
Espaço necessário	Menor footprint	Maior footprint
Ângulo de içamento	Permite içar fora do eixo central	Içamento vertical central
Mobilidade	Alta (sistema modular)	Moderada
Ideal para	Aberturas pequenas, espaços com obstruções	Campo aberto, poços circulares

Materiais dos monopés

A escolha do material impacta diretamente a manutenção e o custo total ao longo do tempo:

Alumínio (Monopés Xtirpa): mais leve, ideal para operações que demandam mobilidade, boa resistência à corrosão em ambientes moderados
Aço inoxidável (Monopés IKAR): resistência superior a ambientes agressivos (químicos, marinho, offshore), custo inicial maior mas menor manutenção

Equipamentos recomendados:

Monopés Xtirpa (alumínio) → — fabricação canadense, sistema modular
Monopés IKAR (aço inoxidável) → — fabricação alemã, para ambientes agressivos
Braços davit e mastros → — para instalações permanentes

Artigo relacionado: Comparativo de materiais: aço inoxidável, alumínio e aço carbono →

6. Resgate: planejamento e equipamentos

A NR-33 é explícita: o plano de resgate deve estar pronto antes da entrada. Não existe entrada em espaço confinado sem plano de resgate documentado e testado.

Dois tipos de resgate

Resgate não-interventor: o trabalhador consegue sair pelos próprios meios com o guincho/sistema de içamento do tripé ou monopé.

Resgate interventor: o socorrista precisa entrar no espaço para resgatar a vítima. Exige treinamento específico em resgate em espaço confinado.

Equipamentos do plano de resgate

Guincho/talha acoplado ao tripé ou monopé para içamento vertical
Descensor automático para controle de descida do socorrista
Maca de resgate adequada à geometria do espaço (horizontal, vertical, diagonal)
Detector de gás para o socorrista (nunca entrar sem monitoramento)
Comunicação entre vigia e trabalhador autorizado

Equipamentos recomendados:

7. Permissão de Entrada e Trabalho (PET)

A PET é o documento que autoriza a entrada em espaço confinado permitido. Ela deve conter:

Identificação do espaço e data/hora de validade
Resultados das medições atmosféricas (antes da entrada e durante)
Equipamentos de proteção individual exigidos
Equipamentos de comunicação e resgate disponíveis
Assinatura do supervisor de entrada
Procedimentos em caso de emergência

A PET é emitida para cada entrada e deve ser cancelada se as condições mudarem ou se o trabalho for interrompido por mais de um período determinado pelo supervisor.

8. Lista de verificação antes da entrada

Use este checklist como ponto de partida. Adapte ao seu ambiente e plano de resgate específico:

Espaço isolado e identificado com sinalização
Fontes de energia bloqueadas (lockout/tagout)
Atmosfera testada: O₂, LEL, CO, H₂S dentro dos limites
Ventilação mecânica em operação
Tripé ou monopé instalado e inspecionado
Guincho ou talha funcional
EPIs individuais inspecionados (cinto, talabarte, capacete, luvas)
Comunicação estabelecida entre trabalhador e vigia
Plano de resgate revisado e equipe ciente
PET emitida e assinada pelo supervisor
Número de emergência e serviço médico acessível

Conclusão

Trabalhar em espaço confinado com segurança depende de três pilares integrados: legislação aplicada (NR-33 e suas exigências), equipamentos corretos (ventilação, detecção, acesso e resgate) e pessoas treinadas (supervisor, trabalhador autorizado e vigia).

A CONECT fornece toda a linha de equipamentos necessária e ainda oferece serviços de manutenção, recertificação e consultoria técnica para que sua operação esteja sempre em conformidade.

Dúvidas sobre qual equipamento é adequado para o seu espaço confinado?
Fale com um especialista CONECT →
