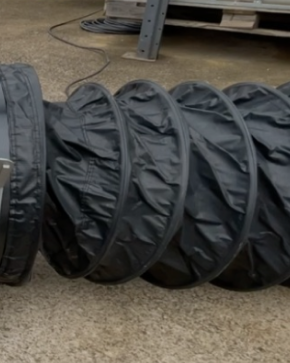

O que é o Duto Condutivo e Antiestático ECKO Flex FDT0815CBR

O duto condutivo e antiestático ECKO Flex FDT-0815CBR é um acessório de ventilação forçada de alto desempenho desenvolvido pela RAMFAN / Euramco (fabricado nos EUA) para aplicação direta em espaços confinados, áreas classificadas e ambientes industriais onde a acumulação de eletricidade estática representa risco de ignição, explosão ou incêndio.

Fabricado em polímero reforçado antiestático e retardante à chama, com fio helicoidal de aço integrado, o FDT-0815CBR conduz com segurança a carga eletrostática acumulada diretamente ao circuito de aterramento do insuflador ou exaustor, eliminando o potencial de descarga elétrica não controlada — a principal causa de ignição em operações de ventilação em ambientes inflamáveis ou explosivos.

Com 8 polegadas de diâmetro (20 cm / 200 mm) e 4,6 metros de comprimento, este duto oferece vazão de ar elevada, instalação rápida por meio de abas e presilhas de encaixe e transporte facilitado pela bolsa de armazenagem e transporte inclusa — solução completa para equipes de manutenção, segurança e operação industrial.

Principais Aplicações do Duto Antiestático ECKO Flex

O FDT-0815CBR foi projetado para operações que exigem ventilação controlada e segura em ambientes críticos:

• Espaços confinados com atmosfera inflamável ou explosiva — tanques, vasos de pressão, silos, galerias, poços e dutos industriais sujeitos à NR-33
• Ventilação forçada em áreas classificadas Zona 1 — ambientes com presença ocasional de gases ou vapores inflamáveis em concentração explosiva
• Operações de insuflamento e exaustão em refinarias e petroquímicas — onde a condutividade elétrica do duto é requisito de segurança operacional
• Ambientes da indústria química — laboratórios, plantas de processo, áreas de manuseio de solventes e produtos voláteis
• Estaleiros, plataformas e ambientes marítimos — aplicações onde a resistência à corrosão e ao ambiente salino é exigida
• Mineração subterrânea e galerias de manutenção — ventilação de frentes de trabalho com risco de gases ou pós explosivos
• Indústrias de papel, celulose e alimentícia — controle de atmosferas com pós combustíveis e materiais em suspensão
• Obras civis e tunelamento — ventilação de ambientes subterrâneos durante escavação e aplicação de produtos químicos

Benefícios e Diferenciais Técnicos do FDT-0815CBR

Segurança Antiestática com Aterramento Integrado

O principal diferencial do ECKO Flex em relação a dutos convencionais de PVC ou polietileno é a sua condutividade elétrica controlada. O polímero especial antiestático dissipa a carga eletrostática acumulada pelo fluxo de ar e a conduz com segurança ao circuito de aterramento do insuflador, prevenindo descargas estáticas que poderiam atuar como fonte de ignição em atmosferas explosivas.

Construção Não Colapsável — Fio Helicoidal de Aço Integrado

O fio helicoidal de aço inox embutido na parede do duto garante que a seção circular seja mantida mesmo sob pressão negativa (exaustão) ou positiva (insuflamento), eliminando o risco de colapso parcial que reduziria a eficiência do sistema de ventilação ou causaria interrupção do fluxo de ar em situação crítica.

Material Retardante à Chama — Proteção Adicional em Caso de Incêndio

O polímero utilizado na fabricação do FDT-0815CBR é retardante à chama, o que significa que, em caso de contato com fonte de ignição, o material resiste à propagação do fogo ao longo do duto, limitando o risco de alastramento do incêndio pelo sistema de ventilação.

Resistência Térmica até 82°C em Regime Contínuo

A capacidade de operação em temperaturas de até 82°C em regime permanente torna o FDT-0815CBR adequado para ambientes industriais com geração de calor elevado, como fornos, caldeiras, processos exotérmicos e ambientes com irradiação solar intensa.

Compatibilidade Universal com Insufladores RAMFAN e de Outros Fabricantes

O sistema de conexão por abas e presilhas de encaixe permite integração direta com toda a linha de insufladores RAMFAN (séries  UB20XX) e com equipamentos de outros fabricantes que utilizem o padrão de 8 polegadas, garantindo versatilidade operacional.

Logística e Armazenagem Simplificadas

A bolsa de armazenagem e transporte inclusa facilita o acondicionamento do duto em campo, protege o material contra contaminação e abrasão durante o deslocamento e agiliza a montagem e desmontagem do sistema de ventilação — reduzindo o tempo de setup e o risco de danos ao equipamento.

Características Técnicas do Duto Condutivo ECKO Flex FDT-0815CBR

• Tipo: duto flexível não colapsável condutivo e antiestático
• Diâmetro nominal: 8 polegadas (200 mm / 20 cm)
• Comprimento: 4,6 metros (15 pés)
• Material da parede: polímero reforçado antiestático e retardante à chama
• Reforço estrutural: fio helicoidal de aço integrado
• Propriedade elétrica: condutivo — dissipa e conduz eletricidade estática ao aterramento
• Temperatura máxima de operação contínua: 82°C
• Sistema de conexão: abas e presilhas de encaixe rápido
• Resistência ao colapso: sim — design não colapsável sob pressão positiva e negativa
• Retardante à chama: sim
• Acessórios inclusos: bolsa de armazenagem e transporte
• Fabricante: RAMFAN / Euramco (EUA)
• SKU: FDT-0815CBR

Especificações Técnicas — Tabela Comparativa

Normas e Certificações Aplicáveis

• NR-33 (Segurança e Saúde nos Trabalhos em Espaços Confinados) — o FDT-0815CBR atende aos requisitos de ventilação forçada mecânica exigidos pela norma para ambientes confinados com atmosfera inflamável ou explosiva, garantindo a condutividade elétrica necessária para eliminação de riscos de ignição por eletricidade estática
• ATEX (Atmosphères Explosibles — Diretiva 2014/34/UE) — aprovado para uso em locais com risco de explosão por gases, vapores e névoas inflamáveis, classificados como Zona 1
• IECEx (International Electrotechnical Commission System for Certification to Standards Relating to Equipment for Use in Explosive Atmospheres) — certificação internacional para equipamentos utilizados em atmosferas explosivas, reconhecida globalmente e exigida em ambientes offshore, petroquímicos e de mineração
• ABNT NBR 17505 — norma brasileira relativa ao armazenamento de líquidos inflamáveis e combustíveis, referência complementar para projetos de ventilação em tanques e vasos
• NR-35 (Trabalho em Altura) — aplicável quando a operação de ventilação envolve trabalhos em altura associados ao acesso e monitoramento de espaços confinados

Segmentos Industriais Indicados

O duto condutivo e antiestático ECKO Flex FDT-0815CBR é especificado por engenheiros e técnicos de segurança do trabalho nos seguintes segmentos:

• Refino de petróleo e derivados — tanques, esferas, vasos de pressão e dutos
• Indústria petroquímica e química — reatores, misturadores, silos e câmaras de processo
• Terminais portuários e armazenagem — tanques de combustíveis, produtos químicos e solventes
• Mineração e beneficiamento de minérios — galerias, túneis e câmaras subterrâneas
• Estaleiros e construção naval — compartimentos de cascos, tanques de lastro e porões
• Saneamento e tratamento de efluentes — estações de tratamento, câmaras de bombas e caixas de visita
• Infraestrutura urbana e obras civis — tunelamento, obras subterrâneas e poços de inspeção
• Indústria de papel e celulose — digestores, tanques de branqueamento e reatores
• Indústria alimentícia e farmacêutica — silos, câmaras frigoríficas e reatores de processo
• Manutenção industrial geral — qualquer operação de entrada em espaço confinado com risco de atmosfera perigosa

Solicite Proposta ou Informações Técnicas

O duto condutivo e antiestático ECKO Flex FDT-0815CBR está disponível na CONECT Brasil, distribuidora autorizada RAMFAN no Brasil, com suporte técnico especializado em ventilação para espaços confinados e áreas classificadas.

Nossa equipe de engenharia pode auxiliar na especificação do sistema de ventilação completo — incluindo insufladores, dutos, conexões e acessórios — em conformidade com a NR-33, ATEX e IECEx, dimensionado para as condições reais do seu ambiente de trabalho.

Entre em contato para proposta técnica, disponibilidade de estoque ou dúvidas sobre a aplicação do produto no seu projeto de segurança.

Perguntas Frequentes — Duto Antiestático para Espaço Confinado

Qual a diferença entre um duto antiestático e um duto padrão de PVC para espaço confinado?

Um duto padrão de PVC ou polietileno comum é eletricamente isolante: a fricção do fluxo de ar contra a parede interna do duto gera e acumula carga eletrostática que não encontra caminho de dissipação. Em ambientes com gases, vapores ou pós inflamáveis, essa carga acumulada pode causar descarga elétrica com energia suficiente para ignição da atmosfera explosiva. O duto antiestático, como o ECKO Flex FDT-0815CBR, é fabricado com polímero condutivo que dissipa continuamente essa carga e a conduz ao circuito de aterramento do insuflador, eliminando o risco de ignição por eletricidade estática.

O FDT-0815CBR é obrigatório pela NR-33?

A NR-33 exige que, em espaços confinados com atmosfera inflamável ou explosiva, todos os equipamentos utilizados — incluindo os sistemas de ventilação forçada e seus acessórios — sejam adequados para o tipo de risco presente. O uso de dutos antiestáticos certificados para áreas classificadas é a interpretação técnica correta desta exigência, sendo especificado pelos programas de entrada em espaço confinado de empresas que operam sob auditoria de segurança rigorosa, como as do setor de petróleo e gás, petroquímica e mineração.

O duto pode ser utilizado tanto para insuflamento quanto para exaustão?

Sim. O FDT-0815CBR é projetado para operação bidirecional, funcionando igualmente bem para insuflamento (introdução de ar fresco no espaço confinado) e para exaustão (extração de ar contaminado, gases tóxicos ou vapores inflamáveis). A estrutura não colapsável com fio helicoidal de aço garante que o duto mantenha sua seção circular tanto sob pressão positiva quanto negativa.

Com quais insufladores o FDT-0815CBR é compatível?

O FDT-0815CBR é compatível com todos os insufladores e exaustores RAMFAN com bocal de 8 polegadas, incluindo as séries UB20XX. Também é compatível com equipamentos de outros fabricantes que utilizem o padrão de conexão de 8″ (200 mm), desde que o encaixe seja verificado previamente.

Quantos segmentos de duto podem ser conectados em série?

Tecnicamente, múltiplos segmentos podem ser conectados em série para aumentar o alcance do sistema de ventilação. O número máximo de segmentos depende da potência do insuflador, do diâmetro do duto e das perdas de carga acumuladas ao longo do sistema. Para comprimentos superiores a 15 metros, recomenda-se consultar a CONECT Brasil para dimensionamento técnico e seleção do insuflador adequado à vazão e pressão requeridas.

Qual é a vida útil do duto e como realizar a manutenção?

A vida útil do FDT-0815CBR depende das condições de uso, frequência de instalação e desmontagem, e exposição a agentes químicos ou abrasivos. O duto deve ser inspecionado antes de cada uso, verificando a integridade da parede, a ausência de perfurações, deformações permanentes ou sinais de degradação do material. O armazenamento na bolsa inclusa protege o duto entre as operações. Dutos com danos visíveis ou com perda comprovada das propriedades antiestáticas devem ser substituídos imediatamente.

O produto está disponível em outros diâmetros ou comprimentos?

Sim. A linha ECKO Flex da RAMFAN está disponível em diâmetros de 8, 12, 16 e 18 polegadas, com comprimentos de 4,6 m (15 pés) e 7,6 m (25 pés). A CONECT Brasil também comercializa dutos layflat descartáveis para aplicações de menor custo onde a reutilização não é necessária. Consulte nosso catálogo completo ou entre em contato para verificar disponibilidade por configuração.

Por que dutos flexíveis de baixa qualidade comprometem a ventilação em espaços confinados?

Dutos flexíveis de baixa qualidade — frequentemente fabricados em lona ou polímero leve sem reforço estrutural — apresentam um problema crítico em operação: o colapso parcial ou total da seção transversal. Sem um reforço interno rígido, a parede do duto cede sob a pressão negativa gerada pelo insuflador ou exaustor, formando estrangulamentos ao longo do comprimento. Esses pontos de colapso reduzem drasticamente a área de passagem do ar, aumentam a perda de carga do sistema e podem chegar a bloquear completamente o fluxo — precisamente quando o trabalhador dentro do espaço confinado mais depende da ventilação para sobreviver.

O problema se agrava em curvas, dobras ou quando o duto precisa ser posicionado em superfícies irregulares: sem rigidez estrutural, a geometria colapsa e o duto passa a funcionar como um obstrutor em vez de um condutor de ar.

O ECKO Flex FDT-0815CBR elimina esse risco por construção. O fio helicoidal de aço integrado à parede do duto atua como um esqueleto contínuo que mantém a seção circular permanentemente aberta — independentemente da orientação, da pressão do fluxo de ar ou das condições de instalação em campo. O duto não colapsa. O fluxo de ar não é interrompido. A ventilação funciona como especificada pelo engenheiro de segurança, do início ao fim da operação. Em espaços confinados, essa diferença não é apenas operacional: é a diferença entre uma ventilação eficaz e uma emergência.

Qual a diferença entre o duto condutivo ECKO Flex e o duto standard helicoidal RAMFAN?

O duto standard helicoidal RAMFAN é fabricado em polímero retardante à chama e possui fio helicoidal de aço, mas não possui as propriedades antiestáticas e condutivas do ECKO Flex. O standard é adequado para ambientes não classificados onde o risco de ignição por eletricidade estática não é relevante. O ECKO Flex FDT-0815CBR é a escolha obrigatória para Zona 1 e ambientes com gases ou vapores inflamáveis, onde a condutividade elétrica do duto é um requisito de segurança — não uma opção.
